VX8000R中长图彩屏无纸记录仪

VX8000R中长图彩屏无纸记录仪,40路万能输入,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

功能特点:
◆进口SHARP 10.4 英寸640x 480 点阵TFT 高亮度彩色图形液晶显示屏,CCFL 背光、画面清晰、色彩绚丽、宽视角。
◆屏幕亮度可以自由调节;
◆高速、高性能32 位ARM微处理器,画面响应时间小于0.5秒,可同时实现40 路信号的检测、记录、显示和报警;
◆采用最新大规模集成电路.国际名厂元器件精心设计;
◆大容量FLASH 闪存芯片存贮历史数据,掉电永不丢失数据;
◆全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
◆工程量显示数值范围宽,可显示5 位数值:-9999 ~19999;
◆支持真空度科学计数法显示;
◆曲线显示可以自由组合,自定义曲线颜色;
◆曲线走纸方式可设定横向或纵向;
◆中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
◆使用T6 拼音输入法,自由输入位号和单位;
◆报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
◆使用USB 接口转存和备份历史记录,支持256M 、512M 、IG 优盘;
◆标准串行通讯接口:RS-485 和RS-232C;
◆标准Modbus 通讯协议。除支持本公司的ScanX 数据管理软件外,还支持iFIX 、组态王、MCGS 等流行专业组态软件,无需专用驱动;
◆可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
◆集成硬件实时时钟,掉电情况下时钟也能准确运行;
◆新型开关电源,85VAC~265VAC 范围内正常工作;
◆提供变送器+24VDC 隔离配电。
◆金属外壳,允许在恶劣的环境下使用。


一:8000说明书
测量通道数/测量周期
仪表可选择1~40 通道输入。
仪表测量周期固定为1 秒。
输入种类和运算
本仪表支持以下信号类型的测量,而且可以对测量数据进行开平方
运算。对于各自的设定方法,请参见『与测量通道有关的设定』一
节。
输入方式 测量量程
直流电流 0–10mA
4–20mA
直流电压 0–20mV
0–100mV
0–5V
电阻 0 – 350Ω
热电偶 S、B、K、T、E、J、R、N' ;%bsPE' ;%bs 热电阻 PT100、Cu50、BA1、BA2
频率信号 0 – 10000Hz
输入量程和可测量范围
在直流电流,直流电压,电阻,热电偶,热电阻,频率信号的输入
中,可根据输入信号选择输入量程。
对应各种输入量程,均有一定的可测量范围。
量程和可测量范围
在直流电流,直流电压,电阻,热电偶,热电阻,频率信号的输入
中,可根据输入信号选择输入量程。
对应各种输入量程,均有一定的可测量范围。
量程和可测量范围
在直流电流,直流电压,电阻,热电偶,热电阻,频率信号的输入
中,可根据输入信号选择输入量程。
对应各种输入量程,均有一定的可测量范围。

保存功能
本仪表可收集、保存仪表测量到的数据和运算数据。收集到的数据写入内部存储器中,再以文件方式保存在外部存储媒体中,关于数据保存的设定和操作请参见『数据保存与备份』一章。外部存储器和内部存储媒体
仪表内部有32MB 的快闪存储器和512KB 的SRAM,其中一部分用于数据保存。外部存储媒体是指U 盘256MB - 1GB 可选。
测量周期和记录间隔
仪表采样周期固定为1S,测量和运算在每个采样周期进行。显示数据由这些测量或运算数据生成。记录间隔是仪表用来将数据保存到内部存储器的时间间隔。
写入内部存储器
仪表不间断向内部存储器写入数据,断电后在上电初始化时将断电时间的数据补足。
仪表根据记录间隔将数据写入内部存储器。
保存到外部存储媒体
把存储媒体插入驱动器后,进入[数据备份]画面,将仪表内部存储器中的数据的备份到外部存储媒体。
报警功能
可设定报警后显示报警状态或者在报警发生时继电器输出(附加规格)。具体的报警功能请参照『设置报警参数』一章。

报警种类
可设定下述4 种报警。
􀁺 上限报警
如果测量值大于报警设定值则发生报警。
􀁺 下限报警
如果测量值小于报警设定值则发生报警。
􀁺 上上限报警
如果测量值大于报警设定值则发生报警。
􀁺 下下限报警
如果测量值小于报警设定值则发生报警。
报警辅助功能
可使用下述辅助功能
功能 内容
回差 可设定量程范围内的任意回差报警继电器输出(附加规格) 报警发生时输出接点信号报警显示
在状态显示部分的报警图标或者在数显显示等的运行画面上显示报警状态。
运算功能(附加规格)
仪表提供两种运算,一种是温压补偿运算,一种是累积运算。
温压补偿运算
在测量流量过程中,用户经常使用到用温度和压力信号对流量信号
进行补偿的功能,此运算功能就是为这种应用开发的。
关于温压补偿功能,请参见『设置温压补偿参数』一章。
仪表共可以提供16 个通道的运算功能。
仪表提供下列补偿模型运算。
补偿模型 补偿方式
不补偿 不进行温压补偿
过热蒸汽 孔板测量过热蒸汽,使用温度、压力进行补偿
一般气体 孔板测量一般气体,使用温度、压力进行补偿
温度补偿 孔板测量一般介质,使用温度进行补偿(y=kx+b)
压力补偿 孔板测量一般介质,使用压力进行补偿(y=kx+b)
饱和蒸汽 孔板测量饱和蒸汽,使用压力进行补偿
累积运算
累积运算是通过对瞬时量的时间积分完成的。
仪表对每个测量通道均可进行累积运算。


二:MC200记录仪
本仪表是我公司开发生产的全新一代迷你型无纸记录仪,该仪表体积小巧,安装方便,配置灵活,1~3路万能输入,可接受频率、电流、电压、热电阻、热电偶等多种信号。
1.2 功能特点
◆ 图形显示
􀂗采用128×64点阵,高亮度宽温(-20 ~ 70℃)液晶屏;
􀂗中文菜单操作,人机界面友好;
􀂗数显、曲线、棒图多种显示方式;
◆ 数据存贮
􀂗采用大容量FLASH闪存芯片存储数据,依据数据记录间隔,存储时间36小时至365天;
◆ 1~3路万能输入
◆ 1~3流量积算(无补偿)
◆ 开关电源供电,电压范围85VAC~265VAC
◆ 提供变送器+24VDC、+12VDC供电电源
◆ 可外接微型打印机
◆ 提供RS485或RS232C通讯接口
1.3 技术指标
显示器: 128×64点阵式液晶,LED背光,工作温度0 ~ 60℃,存储温度-20 ~ 70℃
基本误差: ±0.2% F.S
工程量显示精度:±0.2%FS
追忆精度: ±0.5%FS
输入规格: 1~3通道万能输入
输入阻抗:电流:250Ω,电压>149KΩ
热电阻:要求三线电阻平衡,引线电阻<10Ω
电 压:(0-5)V、(1-5)V、mV信号
电 流:(0-10)mA、(4-20)mA
热电阻:Pt100、Cu50
热电偶:B、S、K、E、T、J
频率:1~10KHz(低电平0~2V、高电平5~24V或由用户指定)

输出规格: 传感器配电:24VDC 电流≤20mA/路,用于二线制4-20mA变
送器供电;
24VDC或12VDC用于频率式流量计供电;
4路继电器触点输出:触点容量为3A、250VAC(阻性负载);
报警输出:上上限、上限、下限、下下限;
累积范围: 0 ~ 99999999
通讯、打印: 通讯接口:RS232C或RS485
波特率:1200、2400、9600、19200
打印接口:RS232C直接连接微型打印机
记录时间: 记录间隔:1、2、4、6、15、30、60、120、240秒可选
记录长度:三笔记录,36小时/笔 (记录间隔1秒)~365天/笔(记录间隔4分)
热电偶冷端补偿误差: ±1℃
断电保护时间: 内置FLASH存储器保护参数和历史数据,断电后可永久保存。集成硬件时钟,掉电后也能准确运行。
供电电源: 开关电源85VAC-265VAC,50Hz±5%
直流电源DC24V ±10%
环境温度: 0-50℃
环境湿度: 0-85%RH
防护等级: IP40
外型尺寸: 160×80×125横式
80×160×125竖式

三:VX1000R功能特点
本仪表显示信息量大、操作简单、界面友好,下面是主要功能特点:
◆ 无笔、无纸记录,日常维护工作量非常小,运行费用低;
◆ 采用128*64点阵高亮度宽温(-20~70℃)液晶显示屏,LED背光、画面清晰;
◆ 采用高速、高性能微处理器,可以同时实现对3路信号的检测、记录、显示和报警,一路PID调节控制或两路变送输出,可以实现复杂控制;

◆ 采用大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;根据记录间隔的不同,可存储36个小时至365天的数据;
◆ 全隔离万能输入,可同时输入多种信号,无需更换模块,通过软件组态即可。
(1)标准Ⅱ型、Ⅲ型电流、电压信号:0~10mADC,0~5VDC,1~5VDC,4~20mADC;
(2)热电偶:包括常用的S、B、K、T、E、J、R等八种型号;
(3)热电阻:包括PT100、Cu50等五种型号;

(4)毫伏信号:0~20mV,0~100mV;
(5)电阻信号:0~350Ω;
(6)提供标准4-20mA输出;
(7)根据用户要求定制各种特殊信号。
◆ 显示工程量数据的数值范围宽,可显示5位数值:-9999~19999;
◆ 累积值可达99999999;
◆ 具有报警功能,可以指示每通道的下限、上限报警状态,具有四路可组态触点输出;
◆ 显示精度高:数字、曲线及棒图显示基本误差为±0.2%FS;
◆ 具有数据备份功能,通过RS232通讯接口与便携计算机,掌上电脑(PDA)连接,直接读取仪表历史数据,再传给管理计算机,通过数据管理软件,对所取数据进行分析,计算,存档,打印处理。
◆ 具有无线通讯接口和标准串行通讯接口: RS485和 RS232C;
◆ 可以外接微型打印机,满足用户现场打印的需要;
◆ 采用标准开放的Modbus通讯协议,除本公司的上位机管理软件外,本仪表还支持iFIX、组态王、MCGS等流行专业组态软件;
◆ 采用新型开关电源,能在交流电源85VAC~265VAC范围内正常工作;
◆ 提供变送器+24VDC供电电源,简化了系统,节约了费用;
◆ 仪表时钟功能方便了企业计量管理;
◆ 仪表结构稳固,用户维护检修方便。
◆ 全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作

主要技术指标
显示器: 128×64点阵式液晶,LED背光
基本误差: ±0.2% F.S
工程量实时显示精度:±0.2%FS
曲线显示精度:±0.2%FS
棒状图:±0.2%FS
追忆精度:±0.5%FS
输入规格: 全隔离万能输入: 1~3通道信号输入,通道间全隔离,隔离电压大于400V。输入阻抗: 电流:250Ω,电压>1MΩ;热电阻:要求三线电阻平衡,引线电阻<10Ω。
电 压:(0-5)V、(1-5)V、(0-20)mV、(0-100)mV信号
电 流:(0-10)mA、(4-20)mA
热电阻: Pt100、Cu50
热电偶:B、S、K、E、T、J
频率:0~10KHz(低电平0~2V、高电平5~24V或由用户指定)


输出规格: 传感器配电:24VDC 电流≤20mA/路。
              两路模拟PID调节输出或变送输出:直流电流4-20mA;
             4路可组态继电器触点输出,触点容量为3A、250VAC(阻性负载):报警输出:上限、下限;

通讯、打印: 通讯接口:RS232C或RS485
            波特率:1200、2400、9600、57600
            打印接口:RS232C直接连接微型打印机
            记 录时间: 记录间隔:1、2、4、6、15、30、60、120、240秒可选。
            记录长度:三笔记录,36小时/笔 (记录间隔1秒)~365天/笔(记录间隔4分)
热电偶冷端补偿误差: ±1℃
断 断电保护时间: 内置FLASH存储器保护参数和历史数据,断电后可永久保存。集成硬件时钟,掉电后也能准确运行。
供电电源: 开关电源 85VAC-265VAC,50Hz±5%,
直流电源DC24V ±10%
环境温度: 0-50℃
环境湿度: 0-85%RH
防护等级: IP40
外型尺寸: 96(宽)×96(高)×170(深)

三:VX3000功能特点本记录仪显示信息量大、操作简单、界面友好,下面是主要功能特点:

◆ 无笔、无纸记录,日常维护工作量非常小,运行费用低;
◆ 采用160*128点阵、高亮度黄底黑字液晶屏,LED背光、画面清晰;
◆ 采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号采集、记录、显示和报警;

◆ 采用32M大容量的FLASH闪存芯片存贮历史数据,掉电永不丢失数据;根据记录间隔的不同,可存储72个小时至720天的数据;
◆ 全隔离万能输入,可同时输入多种信号,无需更换模块,通过软件组态即可;

(1)标准Ⅱ型、Ⅲ型电流、电压信号:0~10mADC,0~5VDC,1~5VDC,4~20mADC;
(2)热电偶:包括常用的S、B、K、T、E、J、R、N、WRE等型号;
(3)热电阻:包括PT100、Cu50、Cu53、BA1、BA2等五种型号;
(4)毫伏信号:0~20mV,0~100mV;
(5)电阻信号:0~350Ω;
(6)频率信号:0~10KHZ;
(7)提供标准4-20mA输出;
(8)根据用户要求定制各种特殊信号。
◆ 显示工程量数据的数值范围更宽,可显示5位数值:-9999~19999;
◆ 可以组态、显示工程位号,工程单位,流量累积;
◆ 具有闪光报警显示,同时指示各路通道的下下限、下限、上限、上上限报警;12路继电器报警输出;
◆ 显示精度高,数字、曲线及棒图显示基本误差为±0.2%FS ;
◆ 12路温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型;
◆ 支持真空度科学计数法显示;
◆ 支持外接微型打印机,手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需求;
◆ 配备标准USB接口,支持1.1、2.0闪存盘,支持FAT16/FAT32文件系统。历史数据转
存快捷方便;
◆ 标准串行通讯接口, RS485和 RS232C;
◆ 支持标准ModBus RTU通讯协议,标准ModBus TCP通讯协议,提供多种数据类型,如百分量、工程量、累积量等,除支持本公司数据管理软件外,还支持iFix、组态王、MCGS、PCAuto等流行组态软件,无需专用驱动;
◆ 10M Ethernet标准RJ45接口;
◆ 采用新型开关电源,能在交流电源85VAC~265VAC范围内正常工作;
◆ 提供变送器+24VDC隔离配电,简化了系统,节约了费用;
◆ 集成硬件实时时钟,掉电情况下时钟也能准确运行,仪表硬件时钟方便了企业计量管理;
◆ 全铝密封外壳及内部屏蔽板,保证仪表在恶劣的环境中正常工作。

主要技术指标
显示器: 采用160*128点阵、高亮度黄底黑字液晶屏,LED背光、画面清晰;
基本误差: 0.2%F.S
输入规格:
􀁺全隔离万能输入: 1~8通道信号输入,通道间全隔离,隔离电压大400V;
􀁺输入阻抗: 电流:250Ω,电压>1MΩ;
􀁺热电阻:要求三线电阻平衡,引线电阻<10Ω;
􀁺电 压:(0-5)V、(1-5)V、mV信号;
􀁺电 流:(0-10)mA、(4-20)mA;
􀁺热电阻: Pt100、Cu50、BA1、BA2;
􀁺热电偶:S、B、K、T、E、J、R、N;

输出规格:
       传感器配电:24VDC,负载能力≤700Ω;
       公共配电端子≤100mA/路,最多12路配电;
       单独隔离配电≤25mA/路,最多4路隔离配电;
       模拟输出:4-20mA输出;
       12路可组态继电器触点输出:触点容量为3A、250VAC(阻性负载):
       报警输出:上上限、上限、下限、下下限。
补偿运算:
      蒸汽:根据IFC67公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流或热流量;
     一般气体:温度、压力补偿测量标准体积流量;
     天然气:温度、压力补偿测量标准体积流量;
     液体:温度补偿测量标准体积流量或质量流量;
补偿范围:
􀁺蒸汽:
       压力 0.1-4.5MPa
       温度 100-500℃
       密度 0.1-100Kg/m3
       比焓 2508-3224KJ/Kg
􀁺一般气体:
       压力 0-60MPa
       温度 -100-500℃
􀁺液体:
       温度 -100-500℃

累积范围: 0~99999999
          通讯、打印:
          通讯接口:RS232C或RS485。
          波特率:1200、2400、9600、57600。
          打印接口:RS232C直接连接微型打印机。
记录时间:
            记录间隔:1、2、5、10、15、30、60、120、240秒可选。
            记录长度:十二笔记录,72小时/笔 (记录间隔1秒)~720天/笔(记录间隔4分)。记间隔可根据对象的不同而不同:对于变化缓慢的信号如温度,其记录间隔可取得大些,如 30 秒;而对于变化比较快的信号如流量,其记录间隔可取 1~5 秒;其他如液位信号,其记录间隔可取1~10秒。

数据 数据备份和转存: 128M、256M 、512M、1G、2G及更大U盘可选。
热电偶冷端补偿误差: ±1℃
断电 断电保护时间: 内置FLASH存储器保护参数和历史数据,断电后可永久保存。集成硬件时钟,掉电后也能准确运行。
供电电源: 开关电源 85VAC-265VAC,50Hz±5%
环境温度: 0-50℃
环境湿度: 0-85%RH



XZRX6000C系列彩色无纸记录仪



一、概

XZRX6000C系列彩色无纸记录仪48路万能输入(可组态选择输入:标准电压、标准电流、热电偶、热电阻、频率、毫伏等)。可带18路报警输出,12个变送输出,RS232/485通讯接口,以太网接口,微型打印机接口和USB接口,SD卡插座;可提供传感器配电;具有强大的显示功能,实时曲线显示,历史曲线追忆,棒图显示,报警列表显示。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺。

二、主要技术参数

测量输入

输入信号

电流:0~20mA0~10mA4~20mA0~10mA开方、4~20mA开方

电压:0~5V1~5V0~10V、±5V0~5V开方、1~5V开方、0~20 mV0~100mV、±20mV、±100mV

热电阻:Pt100Cu50Cu53Cu100BA1BA2

线性电阻:0~400Ω

热电偶:BSKETJRNF2Wre3-25Wre5-26

输出

输出信号

模拟输出:4~20mA(负载电阻≤380Ω)、0~20mA(负载电阻≤380Ω)、0~10mA(负载电阻≤760Ω)、1~5V(负载电阻≥250KΩ)、

0~5V(负载电阻≥250KΩ)、0~10V(负载电阻≥500KΩ

报警输出:继电器常开触点输出,触点容量1A/250VAC(阻性负载)

(!注:当负载超过继电器触点容量时,请不要直接带负载)

馈电输出:DC24V±1,负载电流≤250mA

通讯输出:RS485/RS232通讯接口,波特率1200~57600bps可设置,采用标准MODBUS RTU通讯协议,RS-485通讯距离可达1公里;RS-232通讯距离可达:15米;EtherNet通讯接口,通讯速率为10M,(只适用于局域网)

综合参数

测量精度

0.2%FS±1d

采样周期

1

设定方式

面板轻触式按键设定;参数设定值密码锁定;设定值断电永久保存。

显示方式

7英寸800*480点阵宽屏TFT高亮度彩色图形液晶显示,LED背光、画面清晰、宽视角。屏幕亮度可以自由调节

显示内容可由汉字,数字,过程曲线,棒图等组成,通过面板按键可完成画面翻页,历史数据前后搜索,曲线时标变更等

数据备份

支持U盘和SD卡进行数据备份与转存,最大容量为8GB,支持FATFAT32格式

存储容量

内部Flash存储器容量64M Byte

记录间隔

1246153060120240秒九档可供选择。

存储长度

24天(间隔1秒时)—5825天(间隔240秒时)

计算公式:记录时间(天)=

(注:通道数的计算:程序将通道数划分为48163264五档,当仪表通道数落在两档之间时,以大的数作为计算的通道数。例如:仪表通道数是12路,公式中通道数以16计算)

使用环境

环境温度:-1050℃;相对湿度:1090%RH(无结露); 避免强腐蚀气体。(!注:若现场环境恶劣,定货时务必特殊说明)

工作电源

AC85264V(开关电源),频率范围:5060HZ,最大功耗:20VA



三、订货说明

60

       1) (2) (3) (4) (5

1)输入通道
(备注1

2)变送输出
(备注1

3)报警输出
(备注1

4)供电电源


输入通道数


变送输出


报警限数


供电电压范围

01

02

.

.

.

11

12

01路输入

02路输入

.

.

.

11路输入

12路输入

00

01

02

.

.

.

11

12

无输出

1路变送输出

2路变送输出

.

.

.

11路变送输出

12路变送输出

00

01

02

.

.

.

17

18

无输出

1限报警

2限报警

.

.

.

17限报警

18限报警

A



AC85264V,(5060HZ

5)附加功能(以下功能可全选,用“/”隔开,不选可省略)

通讯输出

打印功能

馈电输出

代码

通讯接口(通讯协议)

代码

打印接口

代码

馈电输出
(输出电压)

D1



D2



RS-485通讯接口
Modbus RTU

RS-232通讯接口
Modbus RTU

D3

RS-232C打印接口

P

1路馈电输出

USB转存功能

扩展功能

以太网通讯

代码

转存功能

代码

扩展功能

代码

以太网通讯功能

U

USB转存(U盘)

SD

SD卡扩展(SD卡)

E

以太网通讯(只适用于局域网)



!备注: 变送输出与报警输出可组合,变送输出+报警输出≤18

四、使用注意事项及安装

41使用注意事项

411、对使用本仪表的注意事项

●本仪表中塑料零部件较多,清扫时请使用干燥的柔软布擦拭。不能使用苯剂,香蕉水等药剂清扫,可能造成变色或变形。
●请不要将带电品靠近信号端子,可能引起故障。
●请不要对本表冲击。
●如果您确认从仪表中冒烟,闻到有异味,发出异响等异常情况发生时,请立即切断供电电源,并及时与供货商或我公司取得联系。
●为确保仪表测量正常工作,仪表在使用前请通电热机
30分钟
412、对使用外部存储媒体的注意事项
●存储媒体是精密产品,请小心使用。
●除插入和取出存储媒体外,运行时请关上操作盖。存储媒体和
USB接口应减少与灰尘的接触以得到保护。
●使用
U盘、SD卡请注意静电保护。
●推荐使用本公司产品。
●在高温(大约
40℃以上)使用存储媒体时,请在保存数据时插入存储媒体,数据保存结束后取出放好,不要长期插在仪表上。
●打开
/关闭电源前,请取出存储媒体。
●关于存储媒体的一般使用注意事项,请参见所使用的存储媒体所带的使用说明书。

42仪表安装
421安装场所
请安装在下述场所。
安装盘
本仪表为盘装式。
安装的地方
要安装在室内,且能避开风雨和太阳直射。
通风良好的地方
为了防止本仪表内部温度上升,请安装在通风良好的地方。
机械振动少的地方
请选择机械振动少的地方安装。
水平的地方



安装本仪表时请不要左倾或者右倾,尽量水平(可后倾最大30°)。

注意

l         将仪表从温度、湿度低的地方移至温度、湿度高的地方,如果温度变化          大,则有时会结露,热电偶输入时会产生测量误差。这时,请先适应周围环境1小时以上再使用。

l         如果在高温条件下长时间使用会缩短LCD的寿命(画面质量降低等)。请尽量不要在高温(大约40以上)条件下使用。

请不要安装在下述地方。
太阳光直射到的地方和热器具的附近
请尽可能选择温度变化小,接近常温23的地方。如果将仪表安装在太阳光直射到的地方或者热器具的附近,会对仪表内部产生不好的影响。
油烟,蒸汽,湿气,灰尘,腐蚀性气体等多的地方
油烟,蒸汽,湿气,灰尘,腐蚀性气体等会对仪表产生不良的影响。
电磁发生源的附近
请不要将有磁性的器具或磁铁靠近本仪表。如果将本仪表安装在强电磁场发生源的附近,由于磁场的影响会带来显示误差。
为避免仪表发生异常工作,现场使用射频发生器时需与仪表保持
20cm以上的距离
不便于观看画面的地方
本仪表显示部分用的是7英寸的TFT真彩LCD,如果从极其偏的角度看上去就会难以看清显示,所以请尽量安装在观察者能正面观看的地方。
422安装方法
安装尺寸(单位:mm

仪表的安装

1)、安装方法

A、从仪表盘前面放入仪表

B、用仪表所带的安装支架如下图所示安装

   ▲在仪表两侧用四个安装支架固定

 (2)、安装图

     仪表接线图

接线图:

五、仪表功能和操作
XZRX6000C系列彩色无纸记录仪具有多个操作显示画面和组态画面,显示清晰、信息量大、组态方便。用户无需专业培训就可以方便地操作使用仪表。仪表接上电源后显示系统初始画面,初始化系统完毕,进入实时曲线画面,下面分别对各操作显示画面、各组态画面进行介绍。

51运行画面的切换
运行画面由实时曲线画面、棒图画面、数显画面、历史曲线画面、报警列表、文件列表、打印画面、备份画面、掉电记录画面、组态参数组成

各个画面间使用“切换”键来进行切换

52状态显示部份

①:显示各运行画面的名称

②:文件记录标志

有显示:表示文件正在记录

有显示且有箭头标志:表示SD卡正在备份文件

无显示:表示文件停止记录

③:SD卡标志

有显示:表示有SD卡连接

无显示:表示无SD卡连接

④:USB设备标志

有显示:表示有USB设备与仪表连接

无显示:表示无USB设备与仪表连接

⑤:循环显示标志

有显示:表示循环显示各个组

无显示:表示固定画面,不循环显示

⑥:显示仪表运行的日期和时间

53实时曲线画面

根据曲线组合设置,同时显示六个通道的实时曲线和数据(曲线精度为0.5%±1字)

①:时标:每栅格表示的时间长度,时标与记录间隔有关,见下表:

记录间隔

1

2

4

6

15

30

1

2

4

时标

2/

4/

8/

12/

30/

1/

2/

4/

8/

4/

8/

16/

24/

1/

2/

4/

8/

16/

8/

16/

32/

48/

2/

4/

8/

16/

32/

16/

32/

64/

96/

4/

8/

16/

32/

64/

②:数据曲线:同屏最多同时显示6条曲线(曲线颜色有6种,可通过显示组态设置)

③:栅格:方便用户估计时间和数据值

④:当前栅格所代表的时间

⑤:曲线组合:显示当前曲线组合名称(每个曲线组合可以包括6条曲线,用户可以根据自己的需要将有关联的通道放在一个曲线组合,便于通道组之间数据的比较。)

⑥:标尺:显示曲线的百分量标尺

⑦:通道名称:可设置,背景颜色与此对应的曲线颜色相同。(关于设置方法请参见“5.12.4.1通道位号输入法”一节)

⑧:单位:显示该通道数据单位,可设置。(关于设置方法请参见“5.12.4.2通道单位输入法”一节)

⑨:超限报警指示:从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志,灰色表示无报警功能,绿色表示不报警,红色/粉色表示报警

⑩:曲线显示/隐藏标志:“√”为显示曲线,否则隐藏曲线

⑾:操作按键:

按“切换”键可切换到其它显示画面

按“时标”键可切换时标

按“前一组”键可查看前一组的曲线组合

按“后一组”键可查看后一组的曲线组合

按“循环”键在画面上会显示“”循环图标,按显示组态中设置的循环间隔时间自动切换到下一组曲线组合

54棒图画面

同时显示八通道数据和百分比棒图

①:通道名称:表示显示通道对应的工程位号,可设置。(关于设置方法请参见“5.12.4.1通道位号输入法”一节)

②:棒图:棒图标尺的长度为10格,色块的填充长度表示测量值在量程中的百分量。蓝色表示测量值不处于报警状态,红色表示测量值处于报警状态。

③:报警标志:

上上限报警标志,变红色表示超限报警

上限报警标志,变粉红色表示超限报警

下限报警标志,变粉红色表示超限报警

下下限报警标志,变红色表示超限报警

④:单位:显示该通道数据单位,可设置。(关于设置方法请参见“5.12.4.2通道单位输入法”一节)

⑤:工程量数据:为该通道的当前工程量数据,蓝色表示测量值不满足报警输出,红色表示测量值满足报警输出

⑥:操作按键:

按“切换”键可切换到其它显示画面

按“前一组”键可查看前一组的棒图组合

按“后一组”键可查看后一组的棒图组合

按“循环”键在画面上会显示“”循环图标,按显示组态中设置的循环间隔时间自动切换到下一组棒图组合

55数显画面

同时显示多个通道实时数据和报警状态

①:通道名称:表示显示通道对应的工程位号。可设置,关于设置方法,请参见“5.12.4.1通道位号输入法”一节

②:工程量数据:为该通道的当前工程量数据。

③:超限报警指示:从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志,灰色表示无报警功能,绿色表示不报警,红色/粉色表示报警

④:单位:显示该通道数据单位,可设置。请参见“5.12.4.2通道单位输入法”一节

⑤:操作按键:

按“切换”键可切换到其它显示画面

按“〈—〉”键可切换显示画面的路数,有“二路、四路、六路、十二路、十六路、廿四路”显示

按“二路”键可同时显示二路的通道位号、工程量数据、报警状态及工程单位

按“四路”键可同时显示四路的通道位号、工程量数据、报警状态及工程单位

按“六路”键可同时显示六路的通道位号、工程量数据、报警状态及工程单位

按“十二路”键可同时显示十二路的通道位号、工程量数据、报警状态及工程单位

按“十六路”键可同时显示十六路的通道位号、工程量数据、报警状态及工程单位

按“廿四路”键可同时显示廿四路的通道位号、工程量数据、报警状态及工程单位

按“前一组”键可查看前一组的数显组合

按“后一组”键可查看后一组的数显组合

按“循环”键在画面上会显示“”循环图标,按显示组态中设置的循环间隔时间自动切换到下一组数显组合

56历史曲线画

根据曲线组合设置,同时显示六个通道的历史数据的曲线(曲线精度为0.5%±1字)

①:时标:每栅格表示的时间长度,时标与记录间隔有关,具体参见5.3实时曲线画面里的说明

②:数据曲线:同屏最多同时显示6条曲线(曲线颜色有6种,可通过显示组态设置)

③:栅格:方便用户估计时间和数据值

④:当前栅格所代表的时间

⑤:曲线组合:显示当前曲线组合名称(每个曲线组合可以包括6条曲线,用户可以根据自己的需要将有关联的通道放在一个曲线组合,便于通道组之间数据的比较。)

⑥:追忆时间:表示“年--  --秒”

⑦:标尺:显示曲线的百分量标尺

⑧:通道名称:可设置。关于设置方法,请参见“5.12.4.1通道位号输入法”一节,背景颜色与此对应的曲线颜色相同

⑨:单位:显示该通道数据单位,可设置。请参见“5.12.4.2通道单位输入法”一节

⑩:超限报警指示:从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志,灰色表示无报警功能,绿色表示不报警,红色/粉色表示报警

⑾:曲线显示/隐藏标志:“√”为显示曲线,否则隐藏曲线

⑿:操作按键:

按“切换”键可切换到其它显示画面

按“〈〈向前”键以当前追忆时间为标准向前追忆数据

按“向后〉〉”键以当前追忆时间为标准向后追忆数据

按“时标”键可切换时标

按“前一组”键可查看前一组的曲线组合

按“后一组”键可查看后一组的曲线组合

按“时间”键可修改追忆时间“年--  --秒”

57报警列表画

显示通道报警信息,继电器输出状态,最多保存100条报警信息,保存条数满后,新的报警记录将把最早的报警记录覆盖

①:序号:产生报警的序列号,按时间方式排列,发生时间越近,排列序号越大

②:通道:产生报警的输入通道号

③:位号:产生报警的输入通道对应的位号

④:报警时间:报警开始时间

⑤:消报时间:报警终止时间

⑥:报警类型:上上限报警符号“HH”,上限报警符号“H”,下限报警符号“L”,下下限报警符号“LL

⑦:当前继电器状态,从左到右依次表示118限继电器的当前状态,绿色表示继电器触点断开,红色表示继电器触点闭合

⑧:操作按键:

按“切换”键可切换到其它显示画面

按“上移”键可向上移动查看报警列表

按“下移”键可向下移动查看报警列表

按“上翻页”键可向上翻页查看报警列表

按“下翻页”键可向下翻页查看报警列表

注:此列表一屏显示13条报警记录

58文件列表画

显示文件存储信息和文件存储状态,最多保存100条文件列表信息,保存条数满后,新的记录文件将把最早的记录文件覆盖。

①:序号:文件产生的序列号,按时间方式排列,发生时间越近,排列序号越大

②:起始时间:文件中数据记录的起始时间

③:结束时间:文件中数据记录的结束时间

④:间隔:文件记录的时间间隔,显示记录组态中设置的记录间隔

⑤:记录触发:文件记录触发的条件,显示记录组态中设置的触发条件

⑥:状态:显示当前文件记录状态,文件状态如下

正在记录:文件正在记录数据

手动停止:文件因修改组态数据而结束记录

掉电停止:文件因仪表掉电而结束记录

报警停止:文件因报警消报而结束记录

定时停止:文件因达到设定结束时间而结束记录

⑦:记录总时长:计算文件记录的总时长

⑧:文件存储容量进度条(注:记录组态中的记录模式为不循环时出现)

⑨:操作按键:

按“切换”键可切换到其它显示画面

按“上移”键可向上移动箭头查看文件列表

按“下移”键可向下移动箭头查看文件列表

按“上翻页”键可向上翻页查看文件列表

按“下翻页”键可向下翻页查看文件列表

按“曲线”键跳到箭头所指的那段历史曲线画面,查看历史曲线数据,在历史曲线画面中按“返回”键回到文件列表画面

按“备份”键跳到备份画面,可以备份单个历史文件或所有历史文件,具体操作查看5.10备份画面,按“返回”键回到文件列表画面

注:此列表一屏显示13条文件存储记录

59打印画面(带打印功能有此画面)

无纸记录仪通过RS-232打印接口串行微型打印机,打印历史数据和曲线。打印机波特率为“4800”,数据位:8,奇偶校验:无

①:文件序号:记录文件的序号

②:起始时间:打印数据段的开始时间

③:结束时间:打印数据段的结束时间

④:打印通道:选择要打印的通道

⑤:打印间隔:选择数据打印之间的时间间隔,单位为设置的打印间隔×记录间隔(只对数据打印有效)

⑥:操作按键:

按“切换”键可切换到其它显示画面

按“上移”键可向上移动光标,再按“确认”键对光标处进行修改,修改完毕按“确认”键确认退出

按“下移”键可向下移动光标,再按“确认”键对光标处进行修改,修改完毕按“确认”键确认退出

按“打数据”键可打印时间范围内的数据

按“打曲线”键可打印时间范围内的曲线

仪表与串行打印机连接示意图:

A:手动打印

按“打数据”键或“打曲线”键, 仪表开始打印数据或曲线。

曲线打印记录格式:

CH1

终止:11-09-24  10-00-00

起始:11-09-24  09-58-00

数据打印格式如下:

110924142610  100   ----------------------终止时间测量值

110924142609  100

110924142608  101

110924142607  100

110924142606  100

110924142605  101

110924142604  101

110924142603  100

110924142602   99

110924142601  100   ----------------------起始时间测量值

CH1              ----------------------通道名称

B、定时打印

在系统组态设置定时打印时间间隔和起始时间,当系统时间达到设定的间隔时间时,仪表将自动控制打印机进行定时打印

定时打印格式:

------------------------

CH48100.0           -----------------------48路测量值

CH47100.0           -----------------------47路测量值

.....          .....

CH2100.0            -----------------------2路测量值

CH1100.0            -----------------------1路测量值

时间:10-02-23  14-36-02  ----------------------日期、时间

------------------------

注:手工打印可打印数据和曲线,定时打印只能打印数据。

510备份画面(带备份功能有此画面)

无纸记录仪使用U盘或SD卡对仪表内的记录数据进行备份和转存。USB接口在仪表的前面板上,SD卡接口在仪表的左侧上,只要打开操作盖即可插入U盘或SD卡进行备份数据操作。

SD卡有自动备份功能:将SD卡插入到驱动器后,仪表会在每天0点定时自动备份正在记录的历史数据至SD卡;当停止记录或达到用户设定的触发条件时,仪表也会自动备份历史数据至SD卡。

自动备份文件存储目录:

1.  每天0点备份的文件存储目录:TIMEAUTO(文件夹名)/仪表日期(年//日)/仪表时间(时/分)

2.  记录停止备份的文件存储目录:RECAUTO(文件夹名)/仪表日期(年//日)/仪表时间(时/分)

在这个操作画面里,用户可将仪表中记录的所有通道的历史数据备份到U盘或SD卡上,将备份数据输入计算机就可以在计算机上通过上位机软件DTM对数据进行再现、分析与打印。

①:备份内容:备份单个历史数据或所有历史数据,可选择

②:文件序号:记录文件的序号

③:起始时间:备份数据段的开始时间

④:结束时间:备份数据段的结束时间

(注:起始时间和结束时间是系统自动生成,备份单个历史文件时,只能更改起始、结束时间段里的时间进行备份;备份所有历史数据时,起始时间与结束时间不可修改)

⑤:文件名/文件夹名:选择备份数据在U盘中的文件名。备份内容选择单个历史文件时,文件名的后辍是.NHD;备份内容选择所有历史文件时,文件夹名的前辍是F111110

⑥:无SD卡连接时,会提示无SD卡;有SD卡连接时,无提示,在显示状态栏有相应图标显示,

U盘连接时按“备份”键会提示无优盘;有U盘连接时,在显示状态栏有相应图标显示。

⑦:操作按键:

按“切换”键可切换到其它显示画面

按“上移”键可向上移动光标,再按“确认”键对光标处进行修改,修改完毕按“确认”键确认退出

按“下移”键可向下移动光标,再按“确认”键对光标处进行修改,修改完毕按“确认”键确认退出

按“备份”键仪表会出现提示“备份中”,当USB进度条走完,仪表会提示“备份完成”,如果进度条还没走完,按“取消”键仪表会提示“被取消”备份数据被终止

!注:选择备份所有历史文件时下面的参数都会变为阴影提示,表示参数都不可设置

511掉电记录画

显示仪表掉电、上电时间的相关记录,包括掉电上电时间,掉电总次数与掉电总时长,最多保存100条报警信息,保存条数满后,新的掉电记录文件将把最早的记录文件覆盖

①:序号:掉电记录的序列号,按时间方式排列,发生时间越近,排列序号越大

②:掉电时间:仪表掉电时间

③:上电时间:仪表上电后到达测量画面的时间

④:掉电时长:每次掉电的时间长度

⑤:掉电总次数:总共发生的掉电次数

总时长:累加每次掉电时间的长度

⑥:操作按键:

按“切换”键可切换到其它显示画面

按“上移”键可向上移动查看掉电记录列表

按“下移”键可向下移动查看掉电记录列表

按“上翻页”键可向上翻页查看掉电记录列表

按“下翻页”键可向下翻页查看掉电记录列表

512组态画

密码由6位数据和“*”组成

注意:若密码设置错误,用户将不能进入各组态画面。出厂默认密码为000000

下面对各组态画面进行介绍:

5121系统组态

★语言选择:简体中文和English可选

★用户密码:用户可根据自己的需求设置密码

★日期:显示“年-- --秒”,可以修改调整时间

★冷端调整:调整并显示冷端温度

★断线处理:量程下限、量程上限、保持前值可选

★通讯地址:地址范围:1255

★波特率:1200240048009600192003840057600可选

IP地址:以太网通讯的IP地址

★端口:以太网通讯的端口号

★定时打印:设置定时打印时间

★起始时间:设置定时打印的起始时间

★报警打印:关闭、启用可选

★清除数据:清除仪表内存中的所有存储数据,包括历史数据、报警列表、文件列表、掉电记录

操作:在该画面中

按“左移”、“右移”键移动光标;

按“下移”、“上移”、“增加”、“减少”键调整数值;

按“确认”键确认执行;当光标移到清除数据时按“确认”键会弹出“是否要清除所有数据”的对话框,选择“是”执行清除历史数据,选择“否”放弃清除历史数据

按“退出”键退出此画面。

5122记录组态

★记录模式:不循环和循环可选

不循环:当仪表记录空间已满或记录文件达到100个时,自动停止记录

循环:当记录空间已满,将会从第一个文件继续记录,按照新文件替换老文件的方式循环记录历史数据;当记录文件数达到100个,第一个文件将被删除,其它文件序号依次前移,然后建立新文件继续记录。

★记录间隔:1秒、2秒、4秒、6秒、15秒、30秒、1分、2分、4分可选

★记录类型:实时值、平均值、最大值和最小值可选

实时值:直接取用记录点时间对应的实时值

平均值:取前后记录点之间的实时数据平均值,以加权平均计算得到平均值

最大值:取前后记录点之间的实时数据最大值

最小值:取前后记录点之间的实时数据最小值

★触发条件:手动、上电、报警、继电器、定时可选(注:选择哪种触发条件以下对应的触发方式可显示并能更改)

手动触发:进入仪表存储操作界面,可手动停止或手动启动数据存储记录

上电:仪表每次上电启动后,自动建立新文件并开始记录数据

报警触发:可设定只在某一通道对应的某种报警时,启动数据存储记录,报警结束,则停止记录

继电器触发:可设定某限继电器发生报警时,启动数据存储记录,继电器报警结束,则停止记录

定时触发:定时循环周期固定为24时,设定起始时间和结束时间,让仪表每天只在设定的时间段进行数据存储记录

操作:在该画面中

按“左移”、“右移”键移动光标;

按“下移”、“上移”、“增加”、“减少”键调整数值;

按“确认”键确认执行;

按“退出”键退出此画面,此时会弹出“以上修改将停止当前记录,并将开启新文件记录”的确认对话框,按“确认”键退出

5123显示组态

★关闭液晶显示:可选择5分钟后、10分钟后、30分钟后、1小时后、从不关闭

★循环间隔:循环显示下一组合的间隔时间,4秒、8秒、15秒、30秒可选

★曲线组合:每个曲线组合可以包括6条曲线,共有10种曲线组合可选,可以根据实际的需求选择,并在实时曲线画面显示

★启用:选“是”则对应的曲线组合在实时曲线画面可以显示,选“否”则不显示

★曲线一到六:选择要显示的通道名称,是否显示和曲线颜色

操作:在该画面中

按“左移”、“右移”键移动光标;

按“下移”、“上移”、“下翻”、“上翻”键选择需要的内容;

按“确认”键确认执行;

按“退出”键退出此画面。

5124通道组态

★组态通道:选择显示组态的通道号

★位号:表示显示通道对应的工程位号,设置方法参见5.12.4.1“位号”输入法介绍

★信号类型:BSKETJRNF2Wre3-25Wre5-26Cu50Cu53Cu100Pt100BA1BA20~400Ω、0~20mV0~100mV、±20mV、±100mV0~20 mA0~10 mA4~20 mA0~5V1~5V、±5V0~10V、√0~10 mA、√4~20 mA、√0~5V、√1~5V、无

各信号允许量程说明如下:

信号类型

量程范围

信号类型

量程范围

信号类型

量程范围

B

4001800

Cu50

-50.0150.0

0~20mA

-999999999

S

-501600

Cu53

-50.0150.0

0~10mA

-999999999

K

-2001300

C100

-50.0150.0

4~20 mA

-999999999

E

-2001000

P100

-200.0650.0

0~5V

-999999999

T

-200.0400.0

BA1

-200.0600.0

1~5V

-999999999

J

-2001200

BA2

-200.0600.0

±5V

-999999999

R

-501600

0~400Ω

线性电阻

-999999999

0~10V

-999999999

N

-2001300

0~20mV

-999999999

0~10mA开方

-999999999

F2

7002000

0~100mV

-999999999

0~20mA开方

-999999999

Wre3-25

02300

±20mV

-999999999

0~5V开方

-999999999

Wre5-26

02300

±100mV

-999999999

1~5V开方

-999999999

★单位:表示显示通道对应的工程单位,设置方法参见5.12.4.2“单位”输入法介绍

★量程:记录数据的上限和下限量程,设置范围是-9999~19999,通过修改量程上限的小数点位置来确定通道所带小数点的位数

★累积:“是”、“否”选择,只用在流量累积运算中

★滤波时间:修改仪表采样的次数,用于防止测量显示值跳动。范围:0~9.9

仪表显示值与滤波时间的关系举例:当模拟量输入时,设定滤波时间为3.0秒,则仪表自动将(滤波时间3×采样周期1秒)即将3秒内的采样值进行平均,以递推法更新显示值。

★小信号切除:测量值<(量程上限值-量程下限值)×小信号切除百分比+量程下限值,此时仪表显示为量程下限值,设置为0关闭小信号切除功能。范围:0~ 99.9%

★线性修正:工程量根据公式y = Kx + b进行线性修正

★本通道下下限,下限、上限、上上限报警,回差数值,请注意以下几点:

下下限、下限、上限、上上限、回差数值设置范围是-9999~19999,输入方式同量程输入方式。

报警功能:OFF:报警功能关闭,ON:报警功能打开。

报警触点:选择继电器触点序号,D001D018对应1号到18号继电器触点输出,“无”表示不输出。

操作:在该画面中

按“左移”、“右移”键移动光标;

按“下移”、“上移”、“下翻”、“上翻”键选择需要的内容;

按“确认”键确认执行;

按“退出”键退出此画面。(当有对位号、信号类型、单位、量程其中一个进行修改时,按“退出”键此时会弹出存储提示对话框,按“确认”键退出)

按“复制”“粘贴”键可以将需要复制的组态通道号的参数复制到其它通道上,例如:需要把通道01的参数复制到通道02上,只要光标在组态通道是通道01时按下“复制”键,再将组态通道改为通道02按下“粘贴”键即可。当几个通道的组态完全一样时,这个功能可以大大减少组态时间。

51241对通道组态中“位号”的输入法进行介绍:

本仪表的输入方法采用的是T6输入法,它是类似手机键盘的输入法,通过很少的键盘操作即可完成汉字、数字、英文、特殊符号等选择输入,操用简单、易学易用,采用国际编码,解决汉字位号及特殊单位的输入问题。

当光标移到“位号”按“确认”键会出现下面输入法画面

①:输入显示栏:显示输入字符

②:软键盘:拼音输入时显示26个拼音字母

            大写字母输入时显示26个大写字母

小写字母输入时显示26个小写字母

数字输入时显示(0~9)及短横线、小数点

特殊符号输入时显示30个特殊符号

③:拼音组合显示栏(仅使用拼音输入时出现)

④:文字备选栏(仅使用拼音输入时出现)

⑤:输入法选择栏,在此选择所需输入法

⑥:操作按键:

按“左移”、“右移”“上移”键移动光标选择所需字符

按“光标”键:将光标移到输入法选择栏进行输入法的切换;在有文字备选栏时按“光标”键会出现▲,再按“左移”、“右移”键选择所需字符

按“删除”键删除光标所在字符

按“选择”键选择光标所在字符

按“完成”键退出输入法,完成位号的输入

按“取消”键退出输入法画面

Ⅰ、拼音输入法画面

使用拼音输入法:拼音输入法是将中文的发音以拼音的方式代表。

输入汉字“道”

1、按“确认”键进入输入法画面(默认为拼音输入法)

2、按“左移”、“右移”“上移”键移动光标选择拼音字母“d

3、按“选择”键选择,在拼音组合显示栏显示“d

4、按“左移”、“右移”“上移”键移动光标选择拼音字母“a

5、按“选择”键选择,在拼音组合显示栏显示“da

6、按“左移”、“右移”“上移”键移动光标选择拼音字母“o

7、按“选择”键选择,在拼音组合显示栏显示“dao

在文字备选栏中会出现预选汉字“道”

8、按“光标”键,在文字备选栏下面出现▲

9、按“左移”、“右移”键选择汉字“道”

10、按“选择”键选择输入,在输入栏中显示“道”

11、按“完成”键退出输入法,完成位号的输入

注:当同音汉字超过9个时,按“右移”键移到下一页

Ⅱ、大写字母输入法画面

输入大写字母“A

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到大写字母输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“A

6、按“完成”键退出输入法,完成位号的输入

Ⅲ、小写字母输入法画面

输入小写字母“a

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到小写字母输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“a

6、按“完成”键退出输入法,完成位号的输入

Ⅳ、数字输入法画面

输入数字“0.1

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到数字输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“0

6、按“左移”、“右移”“上移”键移动光标选择“.

7、按“选择”键选择,在输入栏中显示“0.

8、按“左移”、“右移”“上移”键移动光标选择“1

9、按“选择”键选择,在输入栏中显示 0.1

10、按“完成”键退出输入法,完成位号的输入

Ⅴ、特殊符号输入法画面

输入特殊符号“#

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到特殊符号输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“#

6、按“完成”键退出输入法,完成位号的输入

51242对通道组态中“单位”的输入法进行介绍:

当光标移到“单位”按“确认”键会出现下面输入法画面

①:输入显示栏:显示输入单位符号

②:软键盘:常用单位输入

            大写字母输入时显示26个大写字母

小写字母输入时显示26个小写字母

特殊符号输入时显示16个特殊符号

③:输入法选择栏,在此选择所需输入法

④:操作按键:

按“左移”、“右移”“上移”键移动光标选择所需字符

按“光标”键:将光标移到输入法选择栏进行输入法的切换

按“删除”键删除光标所在单位字符

按“选择”键选择光标所在单位字符

按“完成”键退出输入法,完成单位的输入

按“取消”键退出输入法画面

Ⅰ、常用单位输入法画面

输入常用单位“℃”

1、按“确认”键进入单位输入法画面(默认为常用单位输入法)

2、按“确认”键会出现常用单位输入下拉框,常用单位有℃、Kgf PaKPaMPammHgmmH2Obart/hKg/hL/hm3/hNm3/ht/mKg/mL/mm3/mNm3/mt/sKg/sL/sm3/sNm3/stKggNm3m3LKJ/hKJ/mKJ/sMJ/hMJ/mMJ/sGJ/hGJ/mGJ/sKJMJ GJ VAKWHZ%mmrpm

3、按“下移”、“上移”、“下翻”、“上翻”选择所需要的单位“℃”

4、按“确认”键确认,在常用单位输入栏中显示“℃”

5、按“选择”键选择,在输入栏中显示“℃”

6、按“完成”键退出输入法,完成单位的输入

Ⅱ、大写字母输入法画面

输入大写字母“A

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到大写字母输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“A

6、按“完成”键退出输入法,完成单位的输入

Ⅲ、小写字母输入法画面

输入小写字母“a

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到小写字母输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“a

6、按“完成”键退出输入法,完成单位的输入

Ⅳ、特殊单位输入法画面

输入特殊性单位“%

1、按“确认”键进入输入法画面

2、按“光标”键将光标移到输入法选择栏

3、按“左移”、“右移”键移动光标选择

4、按“光标”键将光标移到特殊单位输入的软件盘栏

5、按“选择”键选择,在输入栏中显示“%

6、按“完成”键退出输入法,完成单位的输入

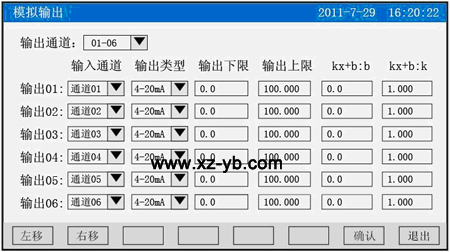

5125模拟输出

★输出通道:01-0607-12两档可选

★输入通道:输出通道对应的输入通道。例如,“输出02”对应的是“通道05”,则第2路的模拟量输出跟随输入通道5的测量值变送输出

★输出类型:可选择0~10 mA0~20 mA4~20 mA0~5V1~5V0~10V、无

★输出下限、输出上限:调整变送输出的上下限量程,设置范围是-9999~19999,通过修改量程上限的小数点位置来确定通道所带小数点的位数

kx+b:模拟输出线性修正公式, b:输出零点迁移量,k:输出放大比例

操作:在该画面中

按“左移”、“右移”键移动光标;

按“下移”、“上移”、“下翻”、“上翻”键选择需要的内容;

按“确认”键确认执行;

按“退出”键退出此画面。

5126功能列表

★查看仪表功能列表:此画面可以一目了然看出此仪表配备的功能,有此功能则显示“有”,无此功能则显示“无”。

操作:

在该画面中,按“退出”键退出此画面。

六、通讯

本仪表具有与上位机通讯功能,上位机可完成对下位机的参数设定、数据采集、监视等功能。 配合工控软件,在中文WINDOWS下,可完成动态画面显示、仪表数据设定、图表生成、存盘记录、报表打印等功能。也可通过本公司上位机管理软件实时采集数据和曲线,并记录历史数据和曲线,历史数据和曲线还可以导出到Excel进行数据处理。

本仪表为用户提供三种与上位机通讯的标准接口RS-232RS-485EtherNet

     RS-232方式只允许一台上位机挂一台记录仪,此种通讯方式适用于使用便携机的用户随机读取记录仪数据;也可连接无线数传电台进行远程无线传输或者连接串行微型打印机打印数据和曲线。

     RS-485方式允许一台上位机同时挂多台记录仪,此种通讯方式适用于终端机的用户与本记录仪构成网络,实时接收记录仪数据和与各类控制系统相连。

     EtherNet通讯允许多台仪表与上位机联网,以10M的通讯速率进行数据交换,适用于终端机与仪表的大量数据通讯。通讯距离超过300米时,可以采用光纤网络实现。只要在记录仪系统组态中,选择好IP地址,并在计算机管理软件中作相应的设置,就可以进行以太网通讯。

具体参数请参见表一

表一       0x04读取命令对应的输入寄存器地址表。

序号

输入寄存器

地址

(十进制)

参 数 名 称

数据格式

类型

备注

动态变量

1

00

通道1测量值

Float

只读



2

02

通道2测量值

Float

只读



……

……

……

Float

只读



n

2(n-1)

通道n测量值

Float

只读

n:通道号

……

……

……

Float

只读



59

116

通道59测量值

Float

只读



60

118

通道60测量值

Float

只读



61

120

触点输出状态

Long

只读

0…17位分别代表第1…18个触点输出状态,0:断开,1:闭合。地址

120:00000000 00000000前面八位由低到高分别表示第1---8报警的报警状态;后八位由低到高分别表示第9----16报警的报警状态;

121:00000000 00000000  前八位的后两位数由低到高分别表示第17和第18报警的报警状态



表二       0x03读取命令和0x10写入命令对应的保持寄存器地址表。

序号

寄存器

地址

(十进制)

参 数 名 称

数据格式

类型

备注

仪表型号



0

仪表型号

Char

只读

无纸记录仪 0x62

仪表组态参数



1

语言选择

Char

读写

0:中文 1:英文

上位机修改显示语言后仪表需断电再上电



2

预留

Char







3

冷端调整

Short

读写

通讯的数据是调整值放大10倍后的值。例:冷端调整值-1.0,那么通讯数据就是-10



4

设备地址

Char

读写





5

断线处理

Char

读写

0:量程上限1:量程下限

2:保持前值



6

波特率

Char

读写

0…6分别表示:波特率1200…57600



7

IP地址第12字节

Short

读写

例:IP地址是192.168.100.2,那么寄存器地址从低到高两个字节分别就是192168



8

IP地址第34字节

Short

读写

如上例,寄存器地址从低到高两个字节分别就是1002



9

以太网端口号

Short

读写





10

打印间隔

Short

读写





11

打印开始时间的时

Char

读写





12

打印开始时间的分

Char

读写





13

报警打印

Char

读写

0:关闭 1:启用



14

输入通道号

Char

只写

取值范围:0…59分别对应通道1…60(注1



15

位号第12字符

Short

读写

参见仪表操作手册的“通道参数”:位号与单位中的中文字符使用ASCII码表示



16

位号第34字符

Short

读写



17

位号第56字符

Short

读写



18

位号第78字符

Short

读写



19

输入类型

Char

读写



20

单位第1,2字符

Short

读写



21

单位第3,4字符

Short

读写



22

单位第5,6字符

Short

读写



23

通道小数点

Char

读写



24

量程下限

Float

读写



26

量程上限

Float

读写



28

累积功能

Char

读写



29

滤波系数

Char

读写

是参数放大10倍后的值



30

信号切除

Short

读写

是参数放大10倍后的值



31

线性修正比例系数k

Float

读写

参见仪表操作手册的“通道参数”



33

线性修正零点系数b

Float

读写





35

报警类型

Char

只写

0…3分别对应:下下限、下限、上限、上上限(注2



36

报警功能

Char

读写

0OFF 1ON



37

报警触点

Char

读写





38

报警值

Float

读写



40

报警回差

Float

读写



42

输出通道号

Char

只写

取值范围:0…11(注3





43

输入通道

Char

读写

取值范围:0…59分别对应通道1…60(注1





44

输出类型

Char

读写

0…6分别对应输出类型中的: 无 0-10V



45

输出下限

Float

读写

参见仪表操作手册的“输出参数”





47

输出上限

Float

读写



49

输出修正比例系数k

Float

读写



51

输出修正零点系数b

Float

读写



53

关闭液晶显示

Char

读写

0…4分别对应参数: 5分钟从不



54

循环显示时间

Char

读写

0—3分别对应参数:4-30



55

曲线组合序号

Char

只写

0…9分别对应1…10个曲线组合



56

启用与否

Char

读写

0:否  1:是



57

曲线序号

Char

只写

0…5分别对应1…6的曲线序号;一个组合下有6条曲线



58

曲线对应通道号

Char

读写

取值范围:0…59分别对应通道1…60(注1



59

曲线显示与否

Char

读写

0:不显示 1:显示



60

曲线颜色

Char

读写

0…5分别对应:红色棕色



61

记录模式

Char

读写

0:不循环 1:循环



62

记录间隔

Char

读写

0…8分别对应1…4



63

记录类型

Char

读写

0…3分别对应实时值最小值



64

触发条件

Char

读写

0…4分别对应手动定时



65

手动触发

Char

读写

0:停止 1:启动



66

报警触发输入通道

Char

读写

取值范围:0…59分别对应通道1…60(注1



67

报警触发报警类型

Char

读写

0…3分别对应下下限上上限



68

继电器触发继电器位号

Char

读写

0…17分别对应报警触点ALM1…ALM18



69

定时触发起始:时

Char

读写

参见仪表操作手册的“记录

参数”



70

定时触发起始:分

Char

读写



71

定时触发起始:秒

Char

读写



72

定时触发结束:时

Char

读写



73

定时触发结束:分

Char

读写



74

定时触发结束:秒

Char

读写

1:六十路输入通道的参数共用同一个寄存器地址,通过输入通道号(寄存器地址14)来确定是哪一个通道的参数。所以要读写某通道参数时,必须先写入输入通道号。

2:每个输入通道有四组报警类型,即下下限报警、下限报警、上限报警、上上限报警,这四组报警类型共用同一个寄存器地址,通过报警类型(寄存器地址35)来确定是哪一组报警类型的参数。所以要读写某输入通道的报警参数,必须先写入报警类型。

3:十二路变送通道的参数共用同一个寄存器地址,通过变送通道号(寄存器地址42)来确定是哪一个通道的参数。所以要读写某变送通道参数时,必须先写入变送通道号。



XZRX8000B中长图彩屏无纸记录仪 请点这里




厂 址:江苏省无锡市胡埭镇
总 经 理: 虞炳兴
业 务 服 务:013906183983
联 系 电 话:0510-85589539、85589299、
         0510-85598593、85593298
传真:0510-85591199、85589299
技 术 咨 询:虞江洲
手 机:13812123680
晚上值班电话:0510-83691063
邮 编:214161
网 址:www.xz-yb.com
电 子 信 箱:webmaster@xz-yb.com
            mailto:yujiangzhou@sohu.com
单 位 名 称:无锡市胡埭(DAI)仪表厂
开 户:建行胡埭办
帐 号:32001614938050011946
税 号:320206703555141
