XZMK-10B智能脉冲控制器

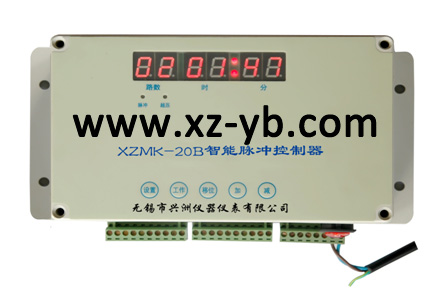

XZMK-20B智能脉冲控制器

一. 仪表概述
    智能脉冲控制器是脉冲袋式除尘器喷吹清灰系统的主要控制装置，脉冲控制器质量的高低反映了袋式除尘器的装备水平，脉冲控制器每次输出一位的驱动电压：一个驱动电压持续时间，称为脉冲宽度（脉宽）；相邻两个输出驱动电压之间的间隔时间，称为脉冲间隔（间隔）；控制器完成对所有位的电磁阀驱动输出所需要的时间，称为脉冲周期；两个脉冲周期之间的停顿时间；称为循环间隔。
本控制器采用智能化微机技术，融入了本公司多年制造除尘器的经验，精心设计而成的新一代除尘器用脉冲控制器。主电路与输出之间用光电耦合器隔离，输出选用大功率输出管或双向可控硅，来确保工作的可靠性。面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度，脉冲间隔和循环间隔，控制电磁阀的开启和关闭，对除尘器实行定时清灰。同时设有压差控制仪输入接点，接上差压控制仪和差压变送器后，可以定差压清灰。
同时具有以下优点：
★ 安装使用方便，用户可现场编程；★全无触电控制，性能可靠
★可扩容、联锁、远控。
二． 工作原理
    脉冲控制器工作原理：除尘器清灰时，一边过滤一边喷吹清灰，脉冲控制器按设定的脉冲宽度和脉冲间隔输出电信号控制脉冲阀逐个喷吹清灰。也可以与差压变送器、差压控制仪配套使用实行差压控制，如工作原理方框图：

ccccc

四．参数设置
XZMK-20B智能脉冲控制器在工作状态下，按“设置”键，控制器将进入参数设定状态。每按“设置”键一下，依次显示下列参数，如表所示：

★ 参数的修改可用“移位”键，“加”键，“减”键实现，按“移位”键光标移动，某位光标闪烁时可按“加”键，“减”键进行修改。
★ 参数修改完成后，按“工作”或不按任一键30秒后，控制器进行自动存储参数并回到工作状态。★ 控制参数设定好后，断电将永久保存。
★ 循环间隔时间=A2—A0×A1×A3。
★ 如差压短路，则循环间隔时间为0。
★ 总路数*多为20路，设置20路以上，不被保存，则默认为20路。
★ 循环次数1~99，不在1~99次以内，保留后两位数值次数。

五．参数出错状态
为了提高控制器的适应性，进行了容错设计，当时间设置不合理（应保证A0×A1×A3＜A2），数码显示“—— —— ——”提醒用户，用户可进入参数设定状态，仔细进行参数检查并重新设定。
六. 仪表接线

说明：1.电磁阀公共端接24V+，另一端依次接1—20号端子；2. 差压接差压开关量信号。

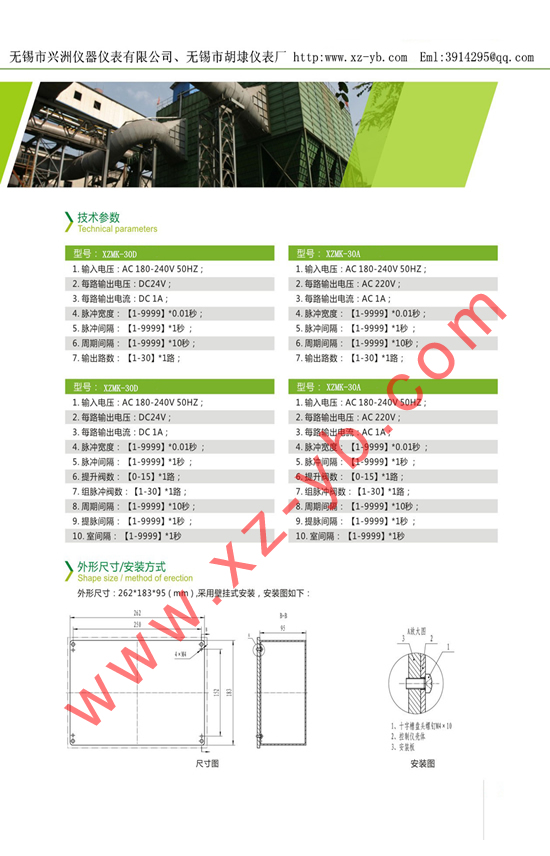

XZMK-30B智能脉冲控制器

XZMK-36B系列智能脉冲控制器

外观整机图：XZMK-36B系列智能脉冲控制器

单片微处理机分布结构图：XZMK-36B系列智能脉冲控制器

    无锡市胡埭（dai）仪表厂制造的XZMK-36B型智能脉冲控制器，采用***的单片微处理技术，融入了本厂多年制造除尘器的经验，精心研制了新一代除尘器用脉冲控制器。*关键电路与输出端之间采用光耦隔离，输出选用大功率输出管或双向可控硅，来确保工作的可靠性。
    智能脉冲器的面板上设有数字显示，能依次显示电磁脉冲阀工作顺序，可根据清灰要求，调整脉冲宽度、脉冲间隔和循环间隔，控制电磁阀的开启和闭合，对除尘器实行定时清灰。
    智能脉冲控制器设有压差控制仪，输入接点，按上差压控制仪和差压变送器后，可以定差压清灰。
    智能脉冲控制器可按客户的技术要求定制各种输入电压和控制的输出电压：（24VDC 可以是AC110V；也可以AC220V）输出的路数。可安装在控制柜上或直接安装在除尘器设备上。抗干扰能力强，工作稳定可靠。
    额定输入电压：AC220V,50HZ;
    额定输出电压：两种DC24V;AC220V;
    额定输出电流：1A耗电为≤5W，（输出25W）；
    脉冲间隔范围：1—250S 可调节；
    脉冲间隔范围：30—2500ms 可调节
    输出路数：两种仪表：1.XZMK-20B智能脉冲控制器（1路至20路客户可调节）；
                        2.XZMK-36B智能脉冲控制器（1路至20路客户可调节）；
    可单独安装或集中安装在控制柜中。
主要技术指标：
    1.输出路数：XZMK-20B（20路）；XZMK-36B（36路），用户可任意选择。
    2.控制参数随时设定，断电后设置参数不丢失；
    3.支持远传启动/停止控制（可选择）；
    4.输入工作电源为：180—240V.AC 50HZ；
    5.每路输出电压：DC24V，电源为每路1A；AC220V；
    6.可实现在线（顺序脉冲）；离线（提升+脉冲）控制，两种用户可编程。
    7.持清灰控制。
